變壓器特性綜合測試臺、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器電氣試驗臺、變壓器綜合測試臺

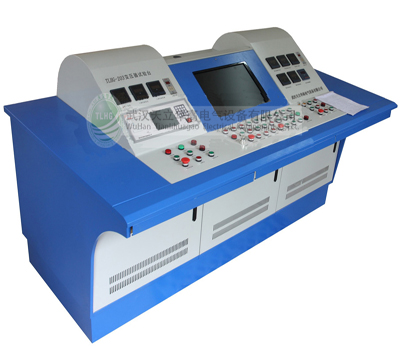

  TLHG-203變壓器綜合測試臺能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保安全運行，為監測或修造變壓器提供了可靠的數據。變壓器綜合測試臺適用供配電系統，電力變壓器制造廠，工礦等企業單位。
儀器特點：
  1.變壓器空載、負載、直流電阻、變比極性試驗。
 （1）變壓器空載、負載、直流電阻、變比極性試驗通過工控機完成試驗。
 （2）變壓器綜合測試臺對整個回路進行全面控制及測量監控。
 （3）所測量數據通過微機進行自動處理，并可根據需要儲存/打印。
  2.工頻耐壓試驗
 （1）由于此試驗屬安規高壓試驗，為確保試驗設備及人身安全，此項試驗沒有采用工控機完成試驗。
 （2）采用電動控制調壓系統。自動升降壓，數字顯示
 （3）零位保護，過電流保護，過電壓保護。
 （4）高壓泄漏電流顯示及保護。
  3.感應耐壓試驗
 （1）由于此試驗屬安規高壓試驗，為確保試驗設備及人身安全，此項試驗沒有采用工控機完成試驗。
 （2）采用150Hz中頻發電機組提供試驗電源。
  4.變壓器綜合試驗系統由四部分組成
 （1）用于各測試單元及儀表監視數據收集的變壓器綜合試驗臺。
 （2）低壓控制柜。
 （3）中頻發電機組。
 （4）工頻耐壓試驗。
  5.變壓器綜合試驗臺由四大部分組成
 （1）工控機及數據處理軟件系統。
 （2）各測試單元數據收集系統。
 （3）強電控制及儀表監視系統。
 （4）人機界面綜合系統。

  1.變壓器特性測試儀技術指標：
 （1）電壓測量范圍 1V—500V，電流測量范圍100mA—5A，精度 0.1 級。
 （2）功率U*I, 精度0.2級。
 （3）工作頻率50HZ。
 （4）功率因素0.050--0.999，精度0.2級。
 （5）頻率45—65Hz，精度0.1級。
  2.直流電阻測試儀技術指標：
 （1）測量范圍：0.01A：1μΩ~2kΩ；1A：1μΩ~20Ω。
           5A：1μΩ~4Ω；10A：1μΩ-2Ω。
 （2）測量精度：0.2級，分辨率：1μΩ。
  3.全自動變比測試儀技術指標：
 （1）變比測量范圍：1-10000。
 （2）精度：0.2級。
 （3）電源：AC 220V±10％，50Ｈz。
  4.電流互感器的技術指標
 （1）測量范圍100mA-200A。
 （2）精度為級0.05級。
 （3）其變比為　5A、10A、20A、50A、100A、200A六檔。
  5.感應調壓器的技術指標
 （1）輸入電壓三相400V。
 （2）輸出電壓三相20V-650V。
 （3）輸出容量100KVA。
  6.20kVA/50kV試驗變壓器的技術指標
 （1）額定容量：20kVA。
 （2）輸入電壓：AC400V。
 （3）輸入電流：50A。
 （4）輸出電壓：單相50kV。
 （5）輸出電流：500mA。
  7.30kW/800V中頻發電機的技術指標
  中頻發電機
 （1）型號：YR--8繞線式中頻發電機。
 （2）額定功率：30kW。
 （3）額定電壓：800V。
 （4）名義頻率：150Hz。
 （5）額定功率因素：cosφ=0.8滯后。
 （6）相數：3ph。
  電動機
 （1）型號：Y - 4三相鼠籠式異步電動機。
 （2）額定功率：22kW。
 （3）額定電壓：380V。
 （4）額定頻率：50Hz。
 （5）極數：4P。
 （6）同步轉速：1480r/min。
 （注：以上即電壓等級為10kV/0.4kV/2500kVA以下油浸式電力變壓器、干式變壓器試驗配置參數，可根據客戶的被試品以及所需要做的試驗項目定制）
